2024 年以來，LED 顯示領域封裝工藝在 Mini/Micro LED 技術商業化浪潮與新興應用需求的雙重驅動下，正經歷從規模擴張到質量躍升的關鍵轉型。COB 封裝加速滲透超微間距市場，SMD 工藝持續鞏固中間距優勢，MIP 技術嶄露頭角，而封裝設備的高精度化、智能化突破則成為技術升級的核心引擎，推動行業進入多元技術協同發展的新格局。

主流封裝工藝：技術路線分化與市場格局重構

當前 LED 顯示封裝領域形成以 COB、SMD 為主導，MIP 等新興技術加速追趕的市場格局，不同工藝基于自身技術稟賦在細分場景形成差異化競爭。

COB（板上芯片封裝） 憑借高密度集成優勢成為超微間距市場的絕對主力。數據顯示，2024 年底其在 P1.2 間距市場滲透率已達 60%~70%，在 P0.9 及以下超微間距領域更是占據主流地位，而 P≤1.0 間距段的占比高達 54%。該工藝通過將芯片直接集成至基板并采用整面覆膜保護，顯著提升了顯示器件的防水防塵性能與抗磕碰能力，同時借助黑膠填充技術有效降低光串?dāng)_，對比度較傳統工藝提升 30% 以上。產能擴張成為 COB 成本優化的關鍵推手，2022-2024 年全球 Mini LED COB 產能復合增長率達 64%，2024 年底已實現每月 5.76 萬㎡的產能規模，兆馳晶顯等頭部企業更規劃將產線擴充至 5000 條以上。

SMD（表面貼裝器件） 憑借成熟的產業鏈體系仍在 P1.5 以上中間距市場保持主導地位，其色彩一致性高、維修便捷的優勢在商用顯示領域備受青睞。但作為分立器件封裝技術，SMD 存在防護性能較弱、點間距微縮受限等瓶頸，在 P1.2 以下市場逐漸被 COB 擠壓。為應對競爭，SMD 技術通過模具升級實現向 IMD 等改良路線的延伸，依托既有產線優勢維持成本競爭力，在中低端市場仍具不可替代性。

MIP（Mini LED in Package） 技術在 2024 年實現批量應用，雖當前市占率僅約 0.5%，但利亞德、洲明科技等企業紛紛布局。該技術分為封裝級與芯片級兩類，其中封裝級 MIP 可沿用現有 SMD 貼片產線，僅需升級部分設備即可實現產能轉換，在 Mini LED 中低端市場展現潛力；芯片級 MIP 則因工藝不成熟、成本過高仍處于技術攻堅階段。

技術研發趨勢：多維突破定義行業新標桿

LED 封裝技術正沿著微縮化、集成化、智能化、綠色化四大方向加速演進，疊加應用場景拓展，推動產業邊界持續拓寬。

微縮化與高密度集成 成為技術競爭核心賽道。Mini LED 領域，芯片尺寸已從 3×6mil 向 2×6mil 突破，支撐 P0.3 及以下超微間距產品實現商業化，相應封裝設備精度要求從 ±15μm 躍升至 ±5μm，每小時產能標準提升至 4 萬片。Micro LED 則向 3μm 級芯片封裝發起沖擊，巨量轉移效率需突破 99.999% 的良率門檻，激光剝離（LLO）與自組裝技術融合方案成為研發重點，英諾激光等企業已實現涵蓋 "剝離 - 轉移 - 去晶 - 補晶 - 共晶" 的全工藝設備開發。

智能化與自動化升級 重構生產體系。2024 年具備 AI 視覺檢測功能的封裝設備市占率已達 63%，單臺設備數據采集點從 1200 個增至 5500 個，AI 缺陷檢測算法準確率從 92% 優化至 98% 以上，推動設備綜合效率（OEE）提高 12 個百分點。工業互聯網平臺的普及更實現設備數據毫秒級采集，預測性維護技術使產線停機時間減少 30%，成都某 Mini LED 封裝產線通過智能化改造，單條線投資額雖超 4.2 億元，但良率提升至 95% 以上。

綠色低碳與材料創新 形成技術新維度。在雙碳戰略驅動下，2027 年起新裝機設備需滿足單位產能能耗下降 30% 的硬性指標，磁懸浮驅動傳輸系統、高效熱管理模塊等節能技術加速應用，2023 年新上市設備平均功耗較 2020 年下降 23%。材料端，氮化鋁陶瓷基板（導熱系數 170-200 W/mK）替代傳統 PCB 基板成為趨勢，2023 年相關封裝設備市場規模達 18.7 億元，預計 2025 年將突破 30 億元。

應用場景拓展 催生細分技術創新。車用 LED 封裝設備需求爆發式增長，2023 年采購額同比增長 87%，ADAS 系統用微型化封裝設備年增速達 28%，需滿足 AEC-Q102 車規認證的嚴苛要求，倒逼封裝工藝實現 - 40~125℃寬溫適應性設計。植物工廠用全光譜 LED 封裝設備需求同樣旺盛，預計 2027 年相關產線建設將突破 500 條，拉動特種封裝設備市場超 12 億元。

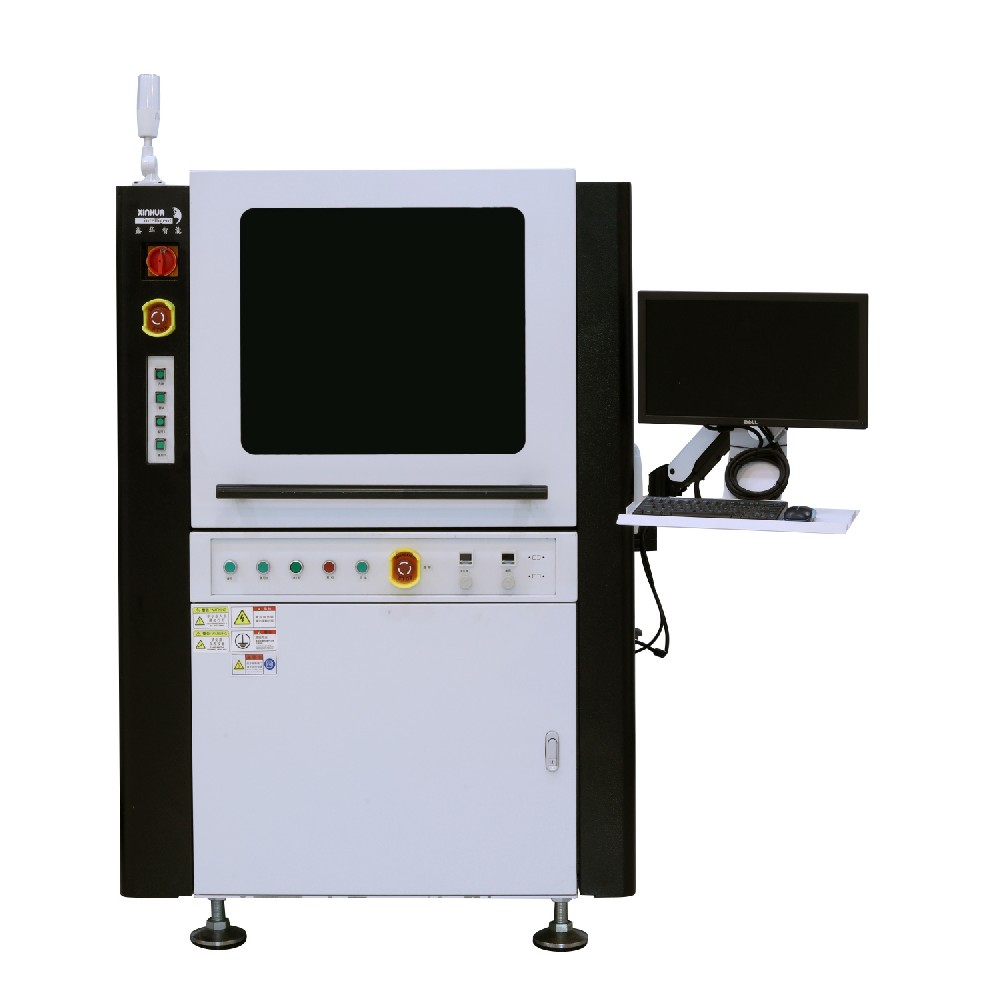

核心設備：國產化突破與高端化進階并行

封裝設備作為工藝實現的核心載體，在高精度、高效率、智能化方向持續突破，國產化率提升成為行業重要特征。2024 年國內 LED 封裝設備自給率已達 68.4%，預計 2025 年關鍵設備國產化率將突破 75%。

高精度固晶設備

作為封裝環節的核心設備，固晶機市場份額占比已達 38%，2024 年市場規模達 38.5 億元。Mini LED 領域主流設備精度已突破 ±5μm，ASM Pacific 的 AD420S 設備實現 25k UPH 的高速產能，采用多軸聯動與視覺對位技術，芯片傾斜度控制在 3° 以?xún)?nèi)。國產設備商加速追趕，新益昌科技的 Mini LED 固晶機精度達 ±8μm，已進入頭部顯示企業供應鏈，2023 年海外營收占比提升至 34%。倒裝芯片固晶設備成為研發重點，通過無金線鍵合設計降低熱阻，適配高功率密度封裝需求，在車用領域滲透率快速提升。

巨量轉移設備

Micro LED 產業化的關鍵裝備，2024 年迎來批量交付熱潮，邁為股份、合肥欣奕華、英諾激光等超 10 家企業實現設備出貨。激光轉移技術憑借高精度優勢成為主流，邁為股份的 LMT 設備采用激光剝離技術，實現芯片無損轉移；接觸式轉移設備則在成本控制上更具優勢，商巨科技的 Bonding 生產設備已實現量產交付。當前設備正朝著 "效率 - 精度 - 良率" 三重突破方向演進，目標實現每小時百萬級芯片轉移量，同時將轉移良率穩定在 99.99% 以上。

精密檢測設備

覆蓋封裝全流程的質量管控，2024 年呈現 "多維檢測 + AI 賦能" 特征。精測電子的 Seal 系列 TGV 檢測設備實現玻璃基板垂直導電孔的高精度檢測，批量交付 Mini/Micro LED 直顯企業；考拉悠然的玻璃基晶圓量檢測設備突破國外技術壟斷，分辨率達 1μm。AOI（自動光學檢測）設備廣泛應用于芯片偏移、焊點缺陷檢測，基恩士 CV-X 系列設備支持 3D 形貌檢測，結合 AI 算法實現缺陷自動分類，檢測準確率超 98%。

封裝輔助設備

點膠機、回流焊爐等設備向精細化升級。點膠機采用電鑄鋼網技術，開口尺寸低至 40μm×40μm，確保錫膏量均勻控制；氮?dú)獗Ｗo(hù)回流爐實現 250-280℃精準控溫，保障 SAC305 合金焊點穩定性。封裝測試一體化設備需求激增，2023 年滲透率已突破 45%，預計 2028 年將形成超百億規模市場，凱格精機等企業的一體化設備通過流程集成使生產效率提升 40%。

結語：技術攻堅開啟產業新周期

在政策扶持與市場需求的雙重驅動下，LED 顯示封裝工藝正從技術探索走向規模化應用的關鍵階段。COB 技術的持續滲透、Micro LED 設備的國產化突破、智能化生產體系的構建，將推動中國 LED 顯示產業在全球價值鏈中的地位持續提升。據預測，到 2030 年中國 LED 封裝設備市場規模將達 148 億元，其中 Mini/Micro LED 設備占比將升至 68%。未來，技術迭代速度、供應鏈安全與綠色制造能力將成為企業競爭的核心要素，引領行業邁向更高精度、更高效率、更寬應用的發展新征程。
